SISTEMI DI TRASPORTO PER PET FOOD, MANGIME, CEREALI E MALTO

Il sistema di trasporto tubolare è il mezzo di trasporto ideale per una grande varietà di prodotti. In questo articolo andremo ad analizzare:

• Cos’è il trasportatore tubolare a catena e come funziona?
• I nostri modelli di trasportatore tubolare e i prodotti trasportati
• Trasportatori Tubolari MIAL: scopriamo insieme alcuni impianti installati
• Vantaggi dei trasportatori tubolari

Cos'è il trasportatore tubolare a catena e come funziona?

Il trasportatore tubolare a catena è un sistema di trasporto completamente chiuso.

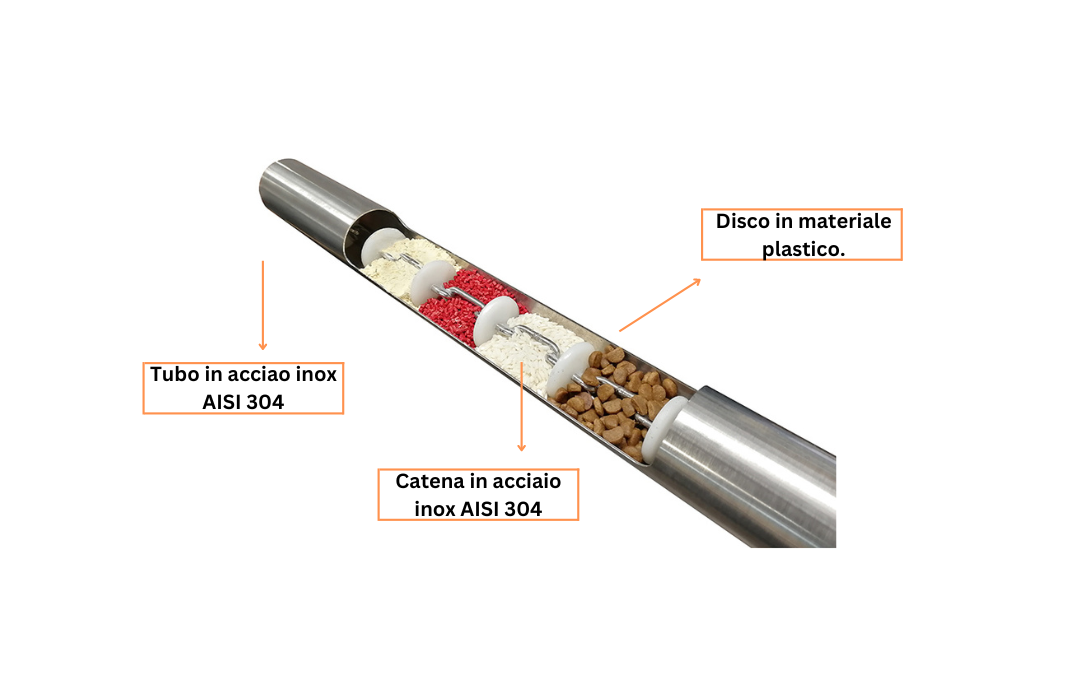

Il trasportatore tubolare è costituito da una serie di dischi circolari, distribuiti in maniera equidistante fra loro e legati alla catena, trascinano delicatamente il prodotto lungo il tubo stesso.

Si viene a creare così un ambiente chiuso e privo di polvere.

Gli elementi di base che compongono il trasportatore tubolare sono:

• gruppo traino
• tramoggia
• tubazione
• angoli di rinvio
• punto di scarico

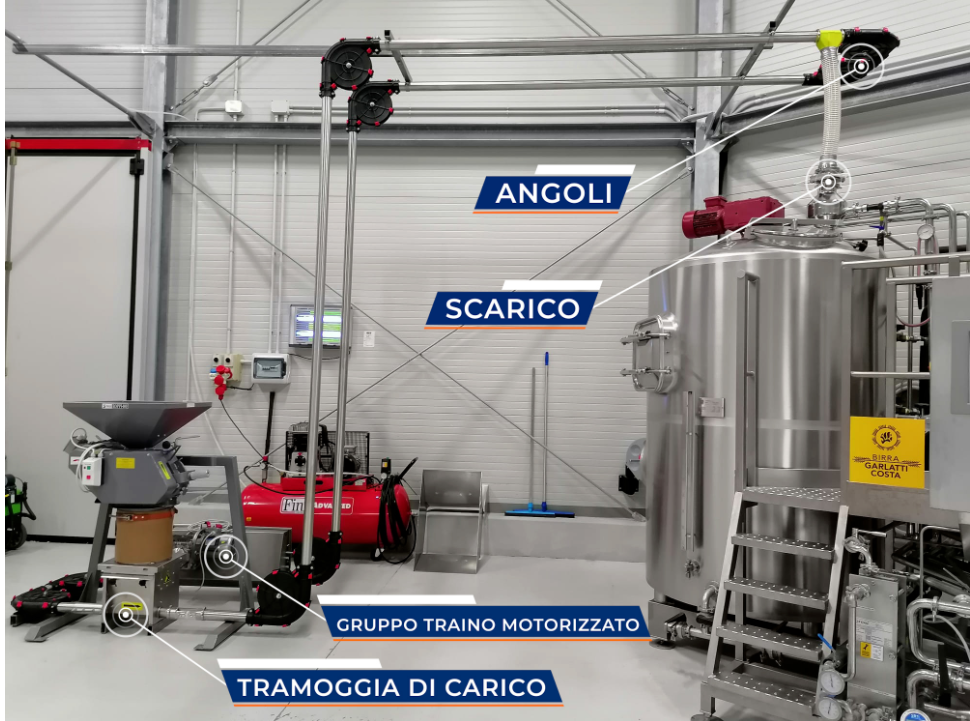

Impianto realizzato in Nord Italia, presso il Birrificio Garlatti Costa

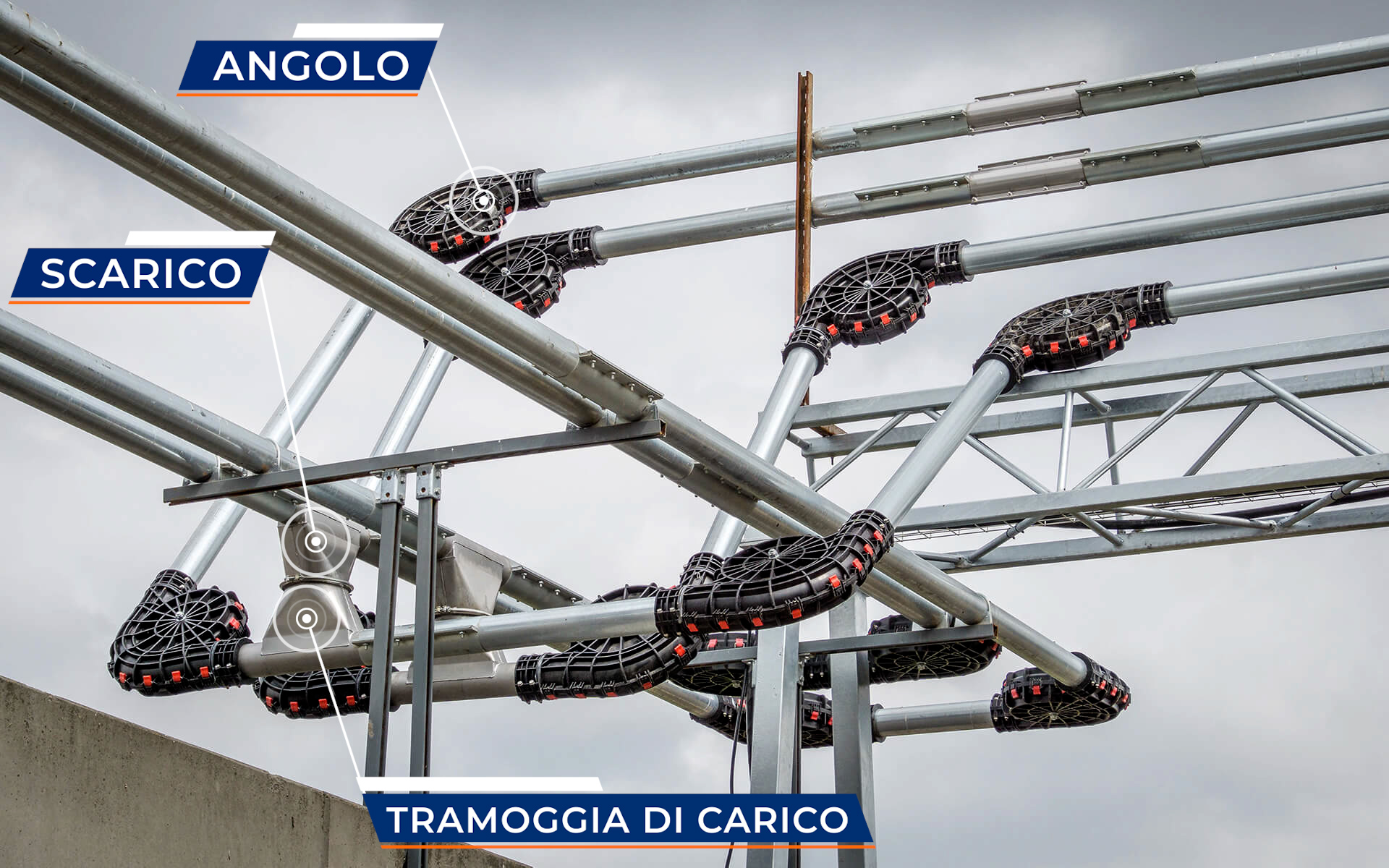

Sezione di un impianto installato in Cina

Come funziona il trasportatore tubolare?

Il prodotto viene introdotto nei tubi attraverso tramogge di carico.

Catene con dischi di plastica curvi assicurano una portata precisa e costante del prodotto attraverso i tubi. Il diametro del tubo varia a seconda del prodotto e delle esigenze del cliente.

Il prodotto viene scaricato dalle tramogge di scarico, realizzate in acciaio inox e dotate di valvole di regolazione che aprono o chiudono la sezione del tubo per aumentare o diminuire la quantità di prodotto in caduta.

I nostri modelli di trasportatore tubolare e i prodotti trasportabili

In base alle richieste del cliente e alle specificità del progetto possiamo proporre 3 diversi modelli di trasportatore a catena, progettati internamente e perfezionati nel tempo al fine di garantire la massima resa:

Ogni modello è ideale per il trasporto di una grande quantità di prodotti, citiamo i più comuni:

• BIG 60:   diam. tubo  60 mm  -  capacità produttiva 2 m³/ora
• BIG 100: diam. tubo 100 mm - capacità produttiva 12 m³/ora
• BIG 160: diam. tubo 160 mm - capacità produttiva 30 m³/ora

Ogni modello è ideale per il trasporto di una grande quantità di prodotti, citiamo i più comuni:

Malto, Cereali, Mangimi, Materie plastiche, Elastomeri termoplastici Tpe, Sementi, Pet food, Prodotti granulari, Caffè in chicci, Ingredienti sfusi, Pellet di legno, concime in polvere e concime granulare e molti altri.

La scelta del modello varia a seconda della portata di prodotto (m³/ora) richiesta dal cliente.

La versatilità dei modelli rende questo tipo di convogliatore la soluzione ideale per il trasporto sia all’interno che all’esterno di una struttura.

A questo proposito, vediamo di seguito 2 esempi di installazioni interne.

Trasportatori Tubolari MIAL: scopriamo alcuni Impianti installati.

Di Seguito alcuni Impianti Tubolari a catena progettati e installati da MIAL tra il 2020 e il 2022.

Ogni installazione è frutto del know-how ottenuto in 30 anni di esperienza nel settore dei sistemi di trasporto.

Ogni componente degli Impianti viene interamente progettata, assemblata e installata da MIAL.

Impianto Tubolare per Malto e Orzo - presso Birra Garlatti Costa, Udine

Prodotti trasportati Orzo e malto.

Capacità oraria: 2 m³/ora.

Diametro del tubo: 60 mm

Diametro del disco: 48 mm

Modello: BIG 60

Impianto tubolare per Mangime - presso Martino Rossi spa, Cremona

Prodotto trasportato Mangime

Capacità oraria:12 m³/ora.

Diametro del tubo: 100 mm

Diametro del disco: 78 mm

Modello: BIG 100

Optional: Dischi in plastica blu per renderli riconoscibili alla selezionatrice ottica.

Vantaggi del Trasportatore Tubolare

Versatilità e Flessibilità: rispetto agli altri sistemi, il trasportatore tubolare permette di creare su misura dei sistemi specifici per ogni esigenza, con lunghezza e portate diverse.

Risparmio energetico: notevole risparmio in termine di consumi energetici rispetto ai sistemi di trasporto convenzionali (come coclee, elevatori a tazze, redler etc.)

Semplicità di funzionamento: questo tipo di trasportatore si distingue per la Semplicità nel montaggio e nella manutenzione, con conseguente riduzione dei costi rispetto ai sistemi tradizionali di convogliamento.
